پانل سه بعدی (3D Panel) چیست؟ در دنیای پرشتاب ساخت و ساز امروز، استفاده از مصالح نوین که هم سرعت را بالا ببرند و هم کیفیت را تضمین کنند، امری حیاتی است. در این میان، پانل سه بعدی یا همان 3D Panel، به عنوان یکی از پیشرفته‌ترین و پرکاربردترین متریال‌ها، جایگاه ویژه‌ای پیدا کرده است. این تکنولوژی نوین، تنها یک مصالح ساختمانی نیست، بلکه رویکردی هوشمندانه برای دستیابی به سازه‌هایی ایمن، مقاوم و با دوام است. با ما همراه باشید تا به دنیای شگفت‌انگیز پانل‌های سه بعدی سفر کنیم!
پانل سه بعدی چیست و چرا اینقدر محبوب است؟

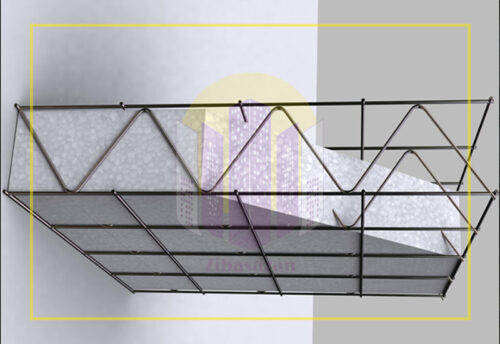

تصور کنید دیوارهایی با سرعت نور ساخته می‌شوند، اما با استحکامی مثال‌زدنی! پانل سه بعدی، در واقع یک روش نوین در دیوارچینی و اجرای دیوارهای سازه‌های بلند است که مزایای بی‌شماری را به ارمغان می‌آورد. این پانل‌ها، ترکیبی هوشمندانه از دو صفحه شبکه جوش شده فولادی هستند که یک هسته عایق (معمولاً از جنس پلی استایرن) در میان آن‌ها قرار گرفته و با المان‌های خرپایی به هم متصل شده‌اند. پس از نصب، روی آن‌ها با بتن شاتکریت (بتن پاششی) پوشانده می‌شود تا استحکامی فوق‌العاده پیدا کنند.
مزایای جادویی پانل‌های 3D: چرا مهندسان عاشق آن هستند؟
1- حذف نعل درگاه
یک مشکل قدیمی در ساخت و ساز که با پانل‌های سه بعدی به تاریخ می‌پیوندد!
2- نقل و انتقال آسان
سبک بودن و سهولت حمل و نقل این پنل‌ها، هزینه‌ها و زحمت جابجایی را کاهش می‌دهد.
3- سرعت اجرای خیره‌کننده
زمان، طلاست! پانل‌های سه بعدی، سرعت اجرای پروژه را به طرز چشمگیری افزایش می‌دهند.
4- عملکرد لرزه‌ای بی‌نظیر
در مناطق زلزله‌خیز، این پانل‌ها مثل یک سپر محافظ عمل می‌کنند و عملکرد لرزه‌ای قابل قبولی دارند.
5- پرت مصالح کمتر
با 3D Panel، دورریز مصالح به حداقل می‌رسد که هم از نظر اقتصادی و هم زیست‌محیطی یک برد بزرگ است.
6- شیارزنی راحت برای تاسیسات
دیگر نیازی به تخریب و دردسر برای عبور لوله‌ها نیست! شیارزنی آسان، کار تأسیسات را لذت‌بخش می‌کند.
7- مقاومت فوق‌العاده در برابر عوامل محیطی
ساختمان‌های ساخته شده با پانل 3D، در برابر زلزله، طوفان، و حتی نفوذ رطوبت، مقاومتی بی‌نظیر از خود نشان می‌دهند.
-
عایق‌بندی بی‌بدیل
عایق آتش‌سوزی: با خیال راحت زندگی کنید، این پانل‌ها در برابر آتش‌سوزی مقاوم هستند.
عایق صوتی: آرامش را به خانه و محل کار خود بیاورید، سروصداهای مزاحم دیگر به گوش نمی‌رسند.
عایق رطوبتی: خداحافظی با نم و رطوبت!
انواع پانل 3D: بشناسید تا درست انتخاب کنید!
پانل‌های سه بعدی، عمدتاً به دو دسته کلی تقسیم می‌شوند که هر کدام ویژگی‌های خاص خود را دارند:
1. پانل سه بعدی سقفی
عرض: بین 80 تا 100 سانتی‌متر.
ضخامت لایه پلی استایرن: 100 تا 150 میلی‌متر.
فاصله شبکه‌های جوش شده: حداقل 100 میلی‌متر.
این نوع پانل، برای ساخت سقف‌های سبک و مقاوم ایده‌آل است.
2. پانل سه بعدی دیواری
این دسته خود شامل دو نوع مهم است:
-
پانل سه بعدی دیوار باربر
کاربرد: عضو قائم و مقاوم در برابر بارهای مختلف ساختمان.
ضخامت هسته پلی استایرن: 4 تا 6 سانتی‌متر.
فاصله شبکه‌های جوش شده: 8 تا 14 سانتی‌متر.
این پانل‌ها، ستون فقرات سازه شما خواهند بود!
-
پانل سه بعدی دیوار غیر باربر
ویژگی: بسیار سبک و مناسب برای استفاده در برج‌ها.
کاربرد: عمدتاً در دیوارهای خالی و داخلی، در ساختمان‌های فلزی و بتن مسلح.
با این پانل‌ها، می‌توانید فضای داخلی را به سادگی و بدون نگرانی از بارهای سازه‌ای، تقسیم‌بندی کنید.
مصالح تشکیل دهنده پانل سه بعدی: راز استحکام در جزئیات است!
کیفیت یک پانل سه بعدی، به کیفیت مصالح تشکیل دهنده آن بستگی دارد. بر اساس مبحث یازدهم مقررات ملی ساختمان، این مصالح عبارتند از:
-
بتن شاتکریت
اهمیت: یکی از اجزای کلیدی برای پوشش نهایی و استحکام پانل.
-
نکات مهم
1- برشگیر: برای مقاومت در برابر نیروهای برشی.
2- آرماتور: برای افزایش مقاومت کششی و خمشی.
3- طرح اختلاط باید بر اساس آیین‌نامه‌های معتبر باشد.
4- ضخامت بتن شاتکریت در هر سمت: بین 40 تا 70 میلی‌متر.
5- شبکه جوش شده: برای ایجاد ساختار اصلی و اتصال هسته عایق.
6- حداقل رده بتن: C20 (بر اساس مبحث نهم مقررات ملی ساختمان).
7- فولاد: فولاد، اسکلت اصلی پانل را تشکیل می‌دهد و در سه بخش حیاتی به کار می‌رود:
- مشخصات فنی
حداقل قطر فولاد شبکه مش: 3 میلی‌متر.
حداقل تنش تسلیم فولاد شبکه مش: 240 مگاپاسکال.
مشخصات مش و جوش اعضای خرپایی باید بر اساس استانداردهای معتبر باشد.
- هسته عایق (لایه پلی استایرن): قلب عایق‌بندی پانل!
جنس: پلی استایرن قابل انبساط (EPS) و مطابق با استانداردها.
چگالی اسمی: حداقل 15 کیلوگرم بر متر مکعب.
- ضخامت هسته
نباید از 4 سانتی‌متر کمتر باشد (در فاصله شبکه‌های جوش شده حداقل 8 سانتی‌متر).
مشخصات حرارتی: باید بر اساس ضوابط مبحث نوزدهم مقررات ملی ساختمان باشد.
مشخصات مقاومتی در برابر حریق: باید بر اساس مبحث سوم مقررات ملی ساختمان باشد.
برای پانل‌های سقفی و بارهای وارده: نباید از 6 سانتی‌متر کمتر باشد (در فاصله شبکه‌های جوش شده حداقل 10 سانتی‌متر).
گام به گام: مراحل اجرای پانل سه بعدی (3D Panel) از آغاز تا پایان
نصب پانل‌های سه بعدی، فرآیندی دقیق است که با رعایت نکات فنی، نتایجی بی‌نظیر به ارمغان می‌آورد. بیایید مراحل را با هم مرور کنیم:
1. ریسمان‌کشی و آماده‌سازی زیرساخت
در گام نخست، مکان دقیق دیوارها باید با ریسمان‌کشی مشخص شود. این کار دقت کار را بالا می‌برد.
سپس نوبت به نصب آرماتورهای انتظار می‌رسد. این آرماتورها (با قطر 8 تا 12 میلی‌متر) نقش اتصالی بین پانل‌ها و اسکلت اصلی سازه (فولادی یا بتنی) را دارند.
در اسکلت فولادی: آرماتورها به شکل L خم شده و به تیرها و ستون‌ها جوش می‌خورند.
در اسکلت بتنی: آرماتورها به صورت صاف (با طول 40 تا 70 سانتی‌متر) آماده شده و پس از سوراخکاری سقف (با عمق 5 تا 10 سانتی‌متر)، با فشار و ضربه داخل سوراخ‌ها قرار می‌گیرند.
2. چینش پانل‌ها و نصب آرماتورهای روبه‌رو
پس از آماده‌سازی زیرساخت، پانل‌های 3D با عرض 1 تا 1.2 متر و ارتفاع 3 متر، طبق نقشه معماری، کنار یکدیگر چیده می‌شوند.
در این مرحله، آرماتورهای انتظار سمت روبروی پانل‌ها نیز نصب می‌شوند تا اتصال کامل برقرار شود.
3. تقویت و آماده‌سازی برای تأسیسات
آرماتورهای اتصال و مش‌های تقویتی: آرماتورهای اتصال بین پانل‌ها و همچنین مش‌های تقویتی در اطراف بازشوها (مثل پنجره و در) نصب می‌شوند. این کار استحکام دیوار را در نقاط حساس افزایش می‌دهد.
شیارزنی تأسیسات: حالا نوبت به شیارزنی برای عبور لوله‌های تأسیسات مکانیکی و برقی می‌رسد. یکی از مزایای پانل سه بعدی همین سهولت در عبور تأسیسات است.
4. شاتکریت (بتن پاشی) و پرداخت نهایی
پس از اطمینان از نصب صحیح تمامی لوله‌های تأسیسات و کنترل نهایی کار، سطح دیوار با بتن شاتکریت (بتن پاششی) پوشانده و صاف می‌شود. این مرحله، به پانل‌ها استحکام نهایی و ظاهری یکپارچه می‌بخشد.
نکات طلایی 3D Panel برای حرفه‌ای‌ها: کیفیت را فدای سرعت نکنید!
برای اطمینان از یک اجرای حرفه‌ای و بی‌نقص، به این نکات مهم توجه کنید:
رعایت نشریه 385: تمامی دستورالعمل‌های “نشریه 385” (دستورالعمل طراحی، ساخت و اجرای سامانه‌های پانلی سه بعدی) باید به طور کامل رعایت شوند. این نشریه، مرجع اصلی برای اجرای صحیح است.
-
انتخاب پانل مناسب
تعداد کافی برشگیرها در اتصال مش دو طرف، برای استحکام پانل ضروری است.
به چگالی مناسب هسته عایق (حداقل 10 کیلوگرم بر متر مکعب برای پلی استایرن کندسوز) توجه کنید.
نصب شاقول و ریسمانی: پانل‌ها باید کاملاً شاقول و ریسمانی نصب شوند تا دیواری صاف و یکدست داشته باشید.
-
مشخصات فنی در پانل‌های غیر باربر
1- قطر آرماتورهای تقویتی
نباید از 3.5 برابر قطر مفتول پانل بیشتر باشد.
2- مرطوب کردن پانل‌ها
پیش از بتن پاشی، پانل‌های سه بعدی را مرطوب کنید.
3- تقویت بازشوها
اطراف بازشوهای بزرگ حتماً از مش یا آرماتور تقویتی قطری استفاده کنید.
4- مسلح کردن لبه‌های آزاد
لبه‌های برش خورده دیوارها را با صفحات مش تقویتی U شکل مسلح کنید.
5- فاصله آرماتورهای تقویتی
از 4 برابر بعد چشمه‌ها بیشتر نباشد و به صورت متقارن در دو طرف پانل نصب شود.
6- شبکه مش 5×5 سانتی‌متر
حداقل ضخامت مفتول 2 میلی‌متر و حداقل ضخامت بتن در هر طرف 1.5 سانتی‌متر.
7- نصب والپست و کلاف‌های کاذب
پیش از شاتکریت، تمامی والپست‌ها و کلاف‌های کاذب درها و پنجره‌ها نصب شوند.
8- شبکه مش 8×8 سانتی‌متر
حداقل ضخامت مفتول 2.5 میلی‌متر و حداقل ضخامت بتن در هر طرف 4 سانتی‌متر. (برای کاهش وزن دیوار، استفاده از پانل با شبکه 5 سانتی‌متری پیشنهاد می‌شود.)
9- جوشکاری در سازه‌های فولادی
حتماً پیش از نصب 3D Panel، آرماتورهای اتصال به تیرها و ستون‌ها جوشکاری شوند تا هسته یونولیتی پانل‌ها ذوب نشود.
10- حفظ یکپارچگی مش
تا حد امکان از قطع کردن مش پانل در زمان اجرای تأسیسات خودداری کنید؛ در صورت قطع شدن، پیش از شاتکریت از مش تقویتی استفاده کنید.
-
مشخصات بتن شاتکریت
نسبت آب به سیمان: حداکثر 0.5.
اسلامپ مورد قبول: 40 تا 85 میلی‌متر.
مجاز بودن بتن سبک در پانل‌های غیر باربر.
شروع بتن پاشی از گوشه‌ها و از پایین به بالا.
استفاده از سیمان‌های پوزولانی برای کاهش پرت.
پاشش نازل به صورت عمود بر سطح و حرکت دورانی.
اجرای تمام ضخامت بتن در یک بار پاشش (در صورت امکان).
مقاومت بتن در نمونه استوانه‌ای: حداقل 120 کیلوگرم بر سانتی‌متر مربع.
امکان استفاده مجدد از مصالح بازگشتی (در صورت عدم گیرش اولیه سیمان).
روانی و کارایی بتن: چسبندگی مناسب، پر شدن پشت مفتول‌ها و پرت کم.
استفاده از دستگاه شاتکریت (پاشش دستی فقط در کارهای کوچک و با دقت بالا).
در بتن‌های ضخیم، لایه جدید قبل از خشک شدن لایه قبلی اعمال شود تا از درز سرد جلوگیری شود.
-
مزایای بی‌نظیر پانل سه بعدی: چرا ارزشش را دارد؟
1- سرعت نصب بالا
کاهش زمان پروژه.
2- مقرون به صرفه
کاهش هزینه‌های کلی پروژه.
3- مقاوم در برابر عوامل محیطی
دوام و پایداری بالا.
4- وزن پایین و سبک بودن
کاهش بار مرده ساختمان.
5- عدم نیاز به نیروی انسانی زیاد
بهینه‌سازی منابع انسانی.
6- نقل و انتقال راحت
سهولت در لجستیک و کاهش هزینه‌ها.
7- عایق حرارتی، صوتی، گرما و سرما
افزایش رفاه و کاهش مصرف انرژی.
8- عدم نیاز به کنده‌کاری و تخریب
فرآیند ساخت و ساز تمیزتر و سریع‌تر.
-
معایب پانل سه بعدی: هیچ روشی بی‌نقص نیست!
1- محدودیت در ارتفاع و دهانه سقف
نیاز به طراحی دقیق‌تر.
2- دشواری کنترل ضخامت پوشش بتن
نیاز به مهارت بالای اپراتور.
3- نیاز به نیروی متخصص
اجرای صحیح نیازمند افراد آموزش‌دیده است.
4- ضخامت بیشتر
نسبت به تیغه‌های رایج، فضای بیشتری اشغال می‌کند.
5- عدم امکان بازیافت و استفاده مکرر
محدودیت در استفاده مجدد مصالح.
6- عدم امکان تعمیر و جایگزینی قطعات
در صورت آسیب، ترمیم پیچیده‌تر است.
7- محدودیت آب و هوایی
نیاز به شرایط آب و هوایی خاص برای شاتکریت.
کاربرد پانل‌های سه بعدی: از دیوار باربر تا دیافراگم!
پانل‌های سه بعدی، کاربردهای گسترده‌ای در صنعت ساختمان دارند:
-
دیوار باربر
به عنوان بخش اصلی سازه باربر ساختمان.
-
دیافراگم افقی
برای انتقال بارهای جانبی و توزیع آن‌ها.
-
دیوارهای جداکننده غیر باربر
برای تقسیم‌بندی فضاهای داخلی.
-
دیوار برشی
در ساختمان‌های بتنی و فلزی، برای مقابله با بارهای جانبی (مثل زلزله).
در پایان…
پانل سه بعدی، نه تنها یک مصالح ساختمانی، بلکه یک سرمایه‌گذاری هوشمندانه در آینده سازه‌های ماست. با مزایای بی‌شمار در سرعت، مقاومت و عایق‌بندی، این تکنولوژی نوین، راه را برای ساخت و سازهایی پایدارتر، ایمن‌تر و با کیفیت‌تر هموار می‌کند. اگر به دنبال راهکاری مدرن و کارآمد برای پروژه بعدی خود هستید، حتماً پانل‌های 3D را در نظر بگیرید!
