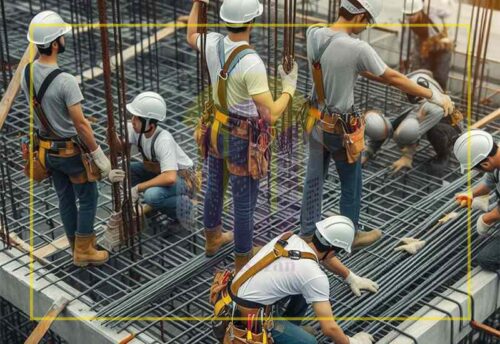

اجرای آرماتور بندی سقف، یکی از مهم‌ترین مراحل در ساخت و ساز است که به مقاومت و استحکام سازه می‌افزاید. در ادامه، به بررسی جزئیات این فرآیند، نکات کلیدی و بهترین روش‌های اجرای آرماتور بندی سقف می‌پردازیم.
انواع آرماتور در تیر و سقف
1. آرماتورهای طولی: این آرماتورها که به عنوان آرماتورهای اصلی شناخته می‌شوند، برای تحمل خمش در تیر به کار می‌روند. معمولاً از میلگرد A3 برای اجرای آن‌ها استفاده می‌شود.
2. آرماتورهای عرضی: این آرماتورها که به عنوان آرماتورهای فرعی نیز شناخته می‌شوند، برای تحمل برش و پیچش و جلوگیری از گسترش ترک در تیر به کار می‌روند. در تیرها به این آرماتورها خاموت گفته می‌شود.
3. آرماتورهای اتکا در سقف تیرچه بلوک: این آرماتورها برای اتصال مناسب تیر به تیرچه و جلوگیری از لغزش تیرچه از روی تیر استفاده می‌شوند.
4. آرماتور ممان منفی در سقف تیرچه بلوک: به دلیل بتن‌ریزی درجا، اتصالات تا حدودی گیردار می‌شوند و لنگر منفی در بالای تیرها ایجاد می‌شود. برای تحمل این لنگر از آرماتور ممان منفی استفاده می‌شود.
5. آرماتور حرارتی در سقف تیرچه بلوک: این آرماتورها برای کنترل ترک‌های ناشی از تنش‌های حرارتی و جمع‌شدگی در دو جهت عمود بر هم روی سقف قرار داده می‌شوند.
6. آرماتور دال راه‌پله: شامل آرماتوربندی تیر نیم‌طبقه، رمپ و پاگرد راه‌پله و همچنین آرماتورهایی که به عنوان قلاب سقف، اتصال بالابر، وال‌پست و جان‌پناه استفاده می‌شوند.
نحوه اجرای آرماتور بندی سقف و تیر بتنی
1. اجرای آرماتورهای طولی و عرضی تیر: آرماتورهای طولی برای تحمل کشش در راستای تیر در نزدیکی سطح بتن قرار می‌گیرند. ابتدا دسته خاموت‌ها در آرماتورهای طولی قرار داده می‌شود، سپس آرماتورهای طولی تیر به آرماتورهای انتظار ستون با سیم آرماتوربندی بسته می‌شوند.
2. فاصله‌گذاری مناسب: برای سهولت در اجرای آرماتوربندی، آرماتورهای تیر در فاصله مناسبی از کف قالب قرار می‌گیرند تا آرماتوربند بتواند به راحتی خاموت‌ها را به آرماتورهای طولی ببندد. این کار همچنین از روغنی شدن آرماتورهای تیر جلوگیری می‌کند.
3. پشتیبانی از آرماتورهای طولی: در صورت طولانی بودن آرماتورهای طولی، برای جلوگیری از شکم دادن آن‌ها از چوب‌های چهارتراش زیر آرماتورهای طولی در وسط استفاده می‌شود.
4. پاکسازی آرماتورهای روغنی: در صورت روغنی شدن آرماتورها، با استفاده از پارچه و بنزین یا انژکتورشور ماشین آن‌ها را پاک می‌کنیم. روغنی بودن آرماتورها باعث ضعف در اتصال و پیوستگی بین آرماتور و بتن می‌شود.
-
محل وصله آرماتورهای طولی
در اجرای آرماتور بندی سقف، وصله‌ها معمولاً قوی‌تر از خود آرماتور هستند و در صورت اجرای صحیح، مشکلی در محل وصله ایجاد نمی‌شود. برای اطمینان بیشتر، وصله‌ها در نقاطی با کمترین احتمال آسیب اجرا می‌شوند تا در صورت نقص در اجرا، سازه دچار خرابی نشود.
وصله آرماتورهای تحتانی تیر: در یک‌سوم کناری نزدیک به لبه‌ی تکیه‌گاه و خارج از ناحیه بحرانی اجرا می‌شود.
وصله آرماتورهای فوقانی تیر: در یک‌سوم میانی تیر انجام می‌شود.
ممنوعیت وصله در چشمه اتصال: هیچ نوع وصله‌ای در محل چشمه اتصال مجاز نیست.
-
قرار دادن خاموت‌ها
خاموت‌ها طبق نقشه در فواصل معین قرار داده شده و با سیم آرماتوربندی به آرماتورهای طولی بسته می‌شوند. جهت قلاب‌ها باید به صورت یک در میان در جهت راست و چپ تیر اجرا شوند. در تیرهای پیوسته، در وسط دهانه آرماتورهای فوقانی به فشار و آرماتورهای تحتانی به کشش می‌افتند و در نزدیکی تکیه‌گاه‌ها جای فشار و کشش عوض می‌شود. به همین دلیل، جهت قلاب‌ها در وسط دهانه به سمت بالا و در بر تکیه‌گاه‌ها به سمت پایین باشد.
-
جایگذاری اسپیسر
اسپیسرها برای تامین کاور بتن استفاده می‌شوند و معمولاً به شکل بتنی یا پلاستیکی هستند. اسپیسرهای بتنی به دلیل وجود سیم مفتول به خوبی به آرماتورها بسته می‌شوند و اسپیسرهای پلاستیکی نیز به آرماتورها چفت می‌شوند. استفاده از آجر، سنگ، چوب، موزاییک و خورده بتن تیرچه به دلیل مشکلاتی که ایجاد می‌کنند، توصیه نمی‌شود.
حداقل تعداد اسپیسر مورد نیاز:
برای هر یک متر طول تیر: حداقل 3 عدد
برای هر یک متر طول ستون: 16 عدد
برای هر یک متر مربع کف: 4 عدد
-
امتداد آرماتورهای طولی تیر داخل ستون
در اجرای آرماتور بندی سقف، آرماتور طولی تیر باید در هسته بتن مهار شود. اغلب انتهای تیر 30 سانتی‌متر خم 90 درجه می‌شود. روش‌های مهار آرماتور در بتن شامل ادامه دادن میلگرد و مهار توسط ایجاد اصطکاک بین بتن و میلگرد است.
-
کوپلر انتهایی و طول مهاری
در پروژه‌های ساختمانی برای تامین طول مهاری آرماتورها، استفاده از کوپلرهای انتهایی و قلاب‌های استاندارد مانند خم‌های 90، 135 یا 180 درجه، ضروری است. به‌ویژه، برای راحتی اجرا، غالباً خم‌های 90 درجه به کار می‌رود.
-
امتداد آرماتورهای طولی در ستون و میلگردهای سردار
استفاده از میلگردهای سردار به‌عنوان تقویت‌کننده در سقف و تیرهای بتنی به افزایش مقاومت کمک می‌کند. این میلگردها باید به‌درستی در هسته ستون مهار شوند.
-
ضرورت وجود آرماتورهای عرضی
توجه به اجرای آرماتورهای عرضی در ضخامت سقف و فونداسیون بسیار اهمیت دارد. اگر این آرماتورها نصب نشده باشند، می‌توان دو آرماتور رکابی را مقابل هم قرار داده و با سیم آرماتوربندی بست. حداقل سه آرماتور عرضی باید در ضخامت سقف و فونداسیون قرار گیرد.
-
اجرای آرماتورهای گونه (جلدی)
آرماتورهای جلدی برای تحمل پیچش یا کشش در تیرهای عمیق یا تحت پیچش استفاده می‌شوند و معمولاً در وسط وجه جانبی تیر قرار می‌گیرند. این آرماتورها نقش مهمی در افزایش مقاومت در تیرهایی که تحت بارهای پیچشی قرار می‌گیرند، دارند.
آرماتوربندی سقف بتنی
در سیستم سقف تیرچه‌بلوک، پس از اتمام آرماتوربندی تیر، تیرچه‌ها و یونولیت‌ها جایگذاری شده و سپس آرماتورهای حرارتی اضافه می‌شوند. نهایتاً، روی یونولیت‌ها به ضخامت پنج سانتی‌متر بتن‌ریزی می‌شود.
در سایر انواع سقف‌های بتنی، آرماتورها به‌صورت دو شبکه مش فوقانی و تحتانی اجرا می‌شوند. این سقف‌ها شامل موارد زیر هستند:
سقف دال بتنی: نوعی از سقف که به‌صورت یکپارچه از بتن مسلح ساخته می‌شود.
سقف یوبوت: استفاده از قالب‌های پلاستیکی برای کاهش وزن و افزایش مقاومت.
سقف کوبیاکس: با کاربرد کپسول‌های توخالی برای کاهش بتن مصرفی.
سقف بابل دک: مشابه کوبیاکس ولی با ساختاری متفاوت.
سقف وافل: سقف وافل نوعی سقف بتنی با طراحی مشبک و برای پوشش دهانه‌های بزرگ و باربری بهینه استفاده می‌شود.
سقف پیش‌تنیده: با استفاده از کابل‌های کششی برای بهبود مقاومت.
نکاتی که باید در آرماتور بندی سقف رعایت کنید
انتخاب صحیح قطر میلگرد: انتخاب درست قطر میلگرد با توجه به نوع پروژه، به تحمل بار سازه کمک می‌کند.
فاصله‌گذاری مناسب: حفظ فاصله مناسب بین میلگردها برای جلوگیری از ترک‌خوردگی بتن ضروری است.
کنترل کیفیت: بررسی مداوم حین اجرا برای اطمینان از رعایت استانداردها و رفع مشکلات احتمالی اهمیت دارد.
و در پایان…
اجرای صحیح آرماتور بندی سقف نقش مهمی در قابلیت تحمل بار و دوام سازه دارد. با رعایت استانداردهای طراحی و اجرای دقیق، می‌توان ازایمنی و استحکام سازه اطمینان حاصل کرد. ما در هلدینگ زیباسازان در مشهد با مدیریت روح الله قدرتی در صنعت ساختمان خدماتی مانند ساخت و ساز با هزینه کم ، تهاتر در ساخت و ساز، خرید وفروش ملک و مشارکت در ساخت را به شما عزیزان ارائه می‌دهیم با مشاورین ما در ارتباط باشید.
سؤالات متداول
1. آیا می‌توان آرماتور بندی سقف را بدون تجربه قبلی انجام داد؟
بهتر است این کار توسط افراد متخصص و با تجربه در زمینه ساخت و ساز انجام شود.
2. چه زمانی بهترین وقت برای اجرای آرماتور بندی است؟
زمانی که شرایط جوی مناسب باشد و از نظر زمانی با برنامه کلی ساخت هماهنگ شود.
