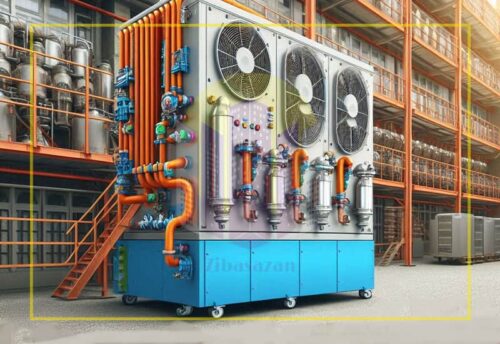

چیلر چیست؟ چیلر (Chiller) یا سردخانه، دستگاهی است که گرما را از یک سیال (معمولاً آب) حذف کرده و آن را خنک می‌کند. این دستگاه در سیستم‌های تهویه مطبوع، فرآیندهای صنعتی و حتی در برخی کاربردهای خاص خانگی برای تولید سرمایش مورد استفاده قرار می‌گیرد. در واقع، چیلر قلب سیستم سرمایشی است که با تولید آب سرد، به خنک‌سازی فضاها یا تجهیزات کمک می‌کند.
چیلر چگونه کار می‌کند؟ سیکل تبرید چیلر
در صنعت تهویه مطبوع و سیستم‌های سرمایشی، نیاز به یک منبع سرد با ظرفیت و بازده بالا وجود دارد. چیلرها با ارائه آب سرد در بانک‌های گرمایشی یا سرمایش مستقیم، امکان مدیریت مصرف انرژی، کاهش بارهای برق ماشین‌آلات تهویه و بهینه‌سازی کل سیستم را می‌دهند. در این سند، به‌صورت گام به گام به مفاهیم پایه تا نکات تخصصی، برای انتخاب، خرید، نصب، بهره‌برداری و نگهداری چیلرها پرداخته می‌شود.
عملکرد چیلر بر پایه سیکل تبرید تراکمی یا جذبی استوار است.
سیکل تبرید تراکمی (Vapor Compression Cycle)
در چیلرهای تراکمی، سیال مبرد (گاز خنک‌کننده) طی چهار مرحله اصلی تغییر حالت می‌دهد و گرما را جذب و دفع می‌کند:
1- اواپراتور (Evaporator): در این بخش، آب گرم برگشتی از ساختمان یا فرآیند صنعتی، وارد کویل‌های اواپراتور می‌شود. مبرد مایع با جذب گرمای آب، تبخیر شده و به گاز تبدیل می‌شود. در نتیجه، آب خنک شده و به سیستم بازمی‌گردد.
2- کمپرسور (Compressor): گاز مبرد حاصل از اواپراتور توسط کمپرسور فشرده می‌شود. این فشرده‌سازی باعث افزایش دما و فشار مبرد می‌شود.
3- کندانسور (Condenser): گاز مبرد پرفشار و پرحرارت وارد کندانسور می‌شود. در کندانسور، گرما از مبرد به محیط بیرون (هوا یا آب) منتقل شده و مبرد به حالت مایع تبدیل می‌شود.
4- شیر انبساط (Expansion Valve): مبرد مایع با عبور از شیر انبساط، افت فشار پیدا کرده و دمای آن به شدت کاهش می‌یابد و آماده ورود مجدد به اواپراتور می‌شود.
در این سیکل، انتقال گرما از آب خنک به محیط انجام می‌گیرد و در نتیجه آب سرد برای مصرف در سیستم تهویه یا فرآیند صنعتی تولید می‌شود. کارکرد پایدار این سیکل به پایداری فشار، دما و جریان مبرد بستگی دارد که با طراحی مناسب، کنترل دقیق و دستگاه‌های کمکی مثل کنترلرها و فیلترها مدیریت می‌شود.
سیکل تبرید جذبی (Absorption Cycle)
چیلرهای جذبی به جای کمپرسور از محلولی جاذب (مانند لیتیوم بروماید) و منبع حرارتی (مانند بخار، آب گرم یا شعله مستقیم) برای ایجاد سرمایش استفاده می‌کنند. این نوع چیلرها مصرف برق کمتری دارند اما پیچیدگی و ابعاد بزرگ‌تری دارند.
1- در چیلرهای جذبی، جذب مبرد به جاذب در یک مخزن انجام می‌شود و با تامین حرارت از منبع حرارتی، مبرد از جاذب جدا شده و دوباره به حالت گازی برمی‌گردد تا در کندانسور دوباره تقطیر شود.
2- چرخه دوباره مبرد در کندانسور و اواپراتور ممکن است با تغییرات فاز و فشارهای پایین‌تری انجام شود.
-
مزایای کلیدی
مصرف برق کمتر در مقایسه با مدل‌های تراکمی، امکان استفاده از انرژی‌های حرارتی اضافی، قابلیت کار با منابع حرارتی بازیافتی.
-
معایب
بازده کمتر نسبت به تراکمی در برخی شرایط، ابعاد بزرگ‌تر و هزینه‌های نگهداری و تعمیر بالاتر، نیاز به آب خنک‌کننده بیشتر برای جاذب و کندانسور.
هر دو نوع چیلر مزایا و محدودیت‌های خاص خود را دارند و انتخاب میان تراکمی یا جذبی به فاکتورهای متعددی مانند قیمت برق، تعرفه حرارتی، وجود منابع حرارتی اضافی، فضای موجود، نیاز به صدا و نویز، و الزامات نگهداری وابسته است.
انواع چیلر
چیلرها بر اساس نوع کمپرسور (در چیلرهای تراکمی) یا نوع سیکل (در چیلرهای جذبی) به دسته‌های مختلفی تقسیم می‌شوند:
چیلرهای تراکمی
-
چیلر اسکرال (Scroll Chiller)
مناسب برای ظرفیت‌های متوسط، با لرزش و صدای کم.
-
چیلر پیستونی (Reciprocating Chiller)
از قدیمی‌ترین انواع، مناسب برای ظرفیت‌های پایین و متوسط.
-
چیلر سانتریفیوژ (Centrifugal Chiller)
مناسب برای ظرفیت‌های بسیار بالا، با راندمان بالا و صدای کم.
-
چیلر روتاری (Rotary Chiller)
معمولاً در ظرفیت‌های پایین‌تر استفاده می‌شود.
-
چیلر پیچی یا اسکرو (Screw Chiller)
مناسب برای ظرفیت‌های متوسط تا بالا، با راندمان خوب.
توضیحات تخصصی انواع تراکمی
-
چیلر اسکرال
از دو یا چند اسکرول برای فشرده‌سازی مبرد استفاده می‌کند و در نتیجه، لرزش محدود و کارکرد آرام‌تری دارد.
-
چیلر روتاری
در آن از میکرو یا کوچک‌سازی پروسس‌های تبرید استفاده می‌شود و بیشتر در کاربردهای کوچک یا متوسط کاربرد دارد.
-
چیلر پیستونی
از پیستون‌هایی با حرکت رفت و برگشتی استفاده می‌کند و راندمان خوبی دارد اما معمولاً صدای بالاتری نسبت به اسکرال دارد.
-
چیلر سانتریفیوژ
مبرد با نیروی مرکزی در اطراف محفظه‌ای با سرعت بالا هدایت می‌شود؛ برای ظرفیت‌های بالا، کارایی بالا و مصرف انرژی پایین ارائه می‌دهد، اما هزینه بالاتر و نیاز به نگهداری دقیق دارد.
-
چیلر اسکرو
استفاده از کمپرسور اسکرو که دو روتور مارپیچی دارد و فشار و جریان مبرد را به صورت پیوسته فراهم می‌کند؛ بازده نسبتاً خوبی دارد و برای ظرفیت‌های متوسط تا بالا مناسب است.
چیلرهای جذبی
-
چیلر جذبی تک اثره (Single Effect)
از یک منبع حرارتی برای تولید سرمایش استفاده می‌کند.
-
چیلر جذبی دو اثره (Double Effect)
از دو منبع حرارتی برای افزایش راندمان استفاده می‌کند.
توضیحات تخصصی جذبی
- جذبی‌ها به‌طور معمول در کاربردهایی که امکان دسترسی به منبع حرارت پایدار وجود دارد، به‌کار گرفته می‌شوند. با وجود اینکه مصرف برق سردکننده‌ها کاهش می‌یابد، لیکن هزینه سرمایه‌گذاری اولیه بیشتر است و نیازمند نگهداری دقیق و آب‌کشی مناسب برای جلوگیری از خوردگی و رسوبات است.
کاربردهای چیلر
چیلرها در صنایع و ساختمان‌های مختلفی کاربرد دارند:
-
سیستم‌های تهویه مطبوع
خنک‌سازی ساختمان‌های مسکونی، تجاری، اداری، بیمارستان‌ها و مراکز داده.
-
صنایع
خنک‌سازی فرآیندهای تولید، ماشین‌آلات صنعتی، تزریق پلاستیک، ریخته‌گری، صنایع غذایی و دارویی.
-
سایر کاربردها
پیست‌های اسکی سرپوشیده، تولید بتن، نگهداری مواد غذایی.
نکات کاربردی برای انواع ساختمان‌ها
- در مراکز داده، بار سرمایی غالباً در طول سال با ثبات است و ممکن است به صورت مداوم یا با دوره‌های اوج کار کند. چیلرهای با قابلیت کنترل دقیق COP و فضای کاری پایدار مناسب‌اند.
- در بیمارستان‌ها و مراکز بهداشتی، نیاز به پایداری بالا با ردپای نویز پایین و قابلیت بازیافت انرژی وجود دارد. سیستم‌های دو کاناله و ترکیبی از چیلر و برج‌های خنک‌کننده می‌تواند کاربردی باشد.
- در کارگاه‌ها و صنایع، گاهی نیاز به سرمایش در فرآیندهای خاص وجود دارد که با آب سرد در ایستگاه‌های فرآیندی تامین می‌شود. در این مواقع، روش‌های خنک‌کنندگی با حفظ ثبات دما و فشار مبرد اهمیت دارد.
مزایا و معایب انواع چیلر
هر نوع چیلر، مزایا و معایب خود را دارد مانند: تراکم راندمان بالا، ابعاد کوچک‌تر نسبت به جذبی در ظرفیت‌های مشابه، قیمت اولیه پایین‌تر (در برخی انواع)، تنوع بالا ،مصرف برق بالا، نیاز به برق سه فاز (در ظرفیت‌های بالا)جذبیمصرف برق کمتر، کارکرد با منابع حرارتی اضافی، صدای کمترابعاد بزرگ‌تر، قیمت اولیه بالاتر، پیچیدگی بیشتر، نیاز به آب خنک‌کننده بیشتر
نکات مهم در انتخاب و خرید چیلر
برای انتخاب چیلر مناسب، باید به عوامل مختلفی توجه کرد:
-
ظرفیت سرمایشی
مهم‌ترین فاکتور، که باید متناسب با نیاز ساختمان یا فرآیند محاسبه شود.
-
نوع کاربری
مسکونی، تجاری، صنعتی و…
-
نوع کندانسور
هوایی (Air Cooled) یا آبی (Water Cooled). چیلر هوایی کندانسور خود را با هوا خنک می‌کند و نیاز به برج خنک‌کننده ندارد، در حالی که چیلر آبی برای دفع گرما به برج خنک‌کننده نیاز دارد.
-
میزان مصرف انرژی و راندمان (COP/EER)
هرچه این مقادیر بالاتر باشد، چیلر بهینه‌تر است.
-
ابعاد و فضای موجود
برای نصب چیلر.
-
بودجه
قیمت اولیه و هزینه‌های نگهداری.
-
برند و خدمات پس از فروش
اهمیت گارانتی و دسترسی به قطعات یدکی.
-
آلودگی صوتی
به خصوص برای کاربردهای مسکونی یا در نزدیکی فضاهای حساس.
-
قابلیت ادغام با سیستم‌های مدیریت ساختمان (BMS)
برای کنترل هوشمند و بهینه‌سازی مصرف انرژی.
-
دسترس‌پذیری قطعات و نگهداری محلی
وجود خدمات پس از فروش در منطقه شما و سهولت تهیه مبرد و روغن کمپرسور.
-
وضعیت محیطی و آب و هوایی محل نصب
تأثیر دمای محیط بر کارایی و بازده چیلرهای هوایی.
مقایسه فنی و معیارهای کلیدی انتخاب
برای انتخاب دقیق‌تر، به نکات فنی زیر توجه کنید:
1- دما و فشار کاری مبرد: مناسب با طراحی سیستم و محیط‌زیست مبرد انتخاب شود.
2- ظرفیت سرمایشی دقیق (tons یا kW) مطابق با بار سرمایش موردنیاز ساختمان/فرآیند.
3- نگهداری و خدمات پس از فروش: وجود شبکه خدمات، گارانتی و دسترسی به قطعات یدکی.
4- سطح صدای عملیاتی: برای کاربردهای مسکونی یا مراکز شهری، صدای پایین‌تر ترجیح داده می‌شود.
5- نوع کندانسور: انتخاب بین هوایی یا آبی با توجه به وجود برج خنک‌کننده، هزینه‌های بهره‌برداری و فضای نصب.
6- پایداری و شرایط آب و هوایی: در مناطق با آلودگی یا هطول زیاد، حفاظت ضد زنگ و مواد مقاوم در برابر خوردگی اهمیت دارد.
7- قابلیت عملکرد در بارهای کم (part-load): به‌خصوص برای ساختمان‌های با تغییرات بار زیاد، چیلرهای با کارایی خوب در بار کم یا میان‌بار مطلوب است.
8- COP (Coefficient of Performance) و EER (Energetic Efficiency Ratio): شاخص‌های کارایی در بارهای استاندارد و بارهای پایین. COP بالا به معنای بهره‌وری بالاتر است.
9- نوع مبرد: برخی مبردهای رایج مانند R-410A، R-134a یا مبردهای آینده‌نگر مانند R-32 یا موجبی دیگر. مبردهای دارای اثر گرمایی کم یا کم‌استخراج گازهای گلخانه‌ای.
نگهداری و سرویس چیلر
برای افزایش طول عمر و راندمان چیلر، نگهداری منظم و سرویس‌های دوره‌ای ضروری است. این سرویس‌ها شامل:
-
بررسی اتصالات و لوله‌کشی‌ها
فشارهای نشتی و اتصالات محکم رعایت شود.
-
کنترل روغن کمپرسور
روانکاری مناسب، بررسی شاخص و وجود آلودگی در روغن.
-
بررسی سطح و فشار مبرد
نشتی مبرد و فشارکاری سیستم به‌طور منظم ارزیابی شود.
-
بررسی سیستم کنترل و BMS
پیکربندی و به‌روزرسانی نرم‌افزاری کنترل‌ها برای عملکرد بهینه.
-
بازدید و تمیز کردن کندانسور و اواپراتور
رسوب‌زدایی، عبور جریان هوا و آب به‌خوبی انجام شود.
-
کالیبراسیون سنسورها و کنترل‌ها
تغییرات دما، فشار و نرخ جریان به درستی حس و کنترل شود.
-
کنترل رسوب و خوردگی در سیستم‌های آب‌گردشی
مواد ضد رسوبی و ضد خوردگی به کار گرفته شود.
-
برنامه‌ریزی نگهداری پیشگیرانه (PM)
تقویم منظم برای سرویس‌ها، بررسی‌های عملکرد و آزمایش‌های ایمنی.
-
نظافت فیلترها و گردش هوا
فیلترهای ورودی هوای کندانسور و اواپراتور تعویض و تمیز شوند تا بازده سیستم حفظ شود.
نکته‌های عملی نگهداری
1- توجه به آب‌بندی سیستم و جلوگیری از خوردگی در اتصالات مسی و فلزی.
2- استفاده از قطعات یدکی اصلی از سازندگان معتبر به جای قطعات تقلبی یا نامناسب.
3- ثبت دقیق داده‌های عملکردی در هر سرویس: مصرف انرژی، فشارها، دماها، و هر گونه نوسان یا نویز.
4- برنامه‌ریزی نگهداری با توجه به فصول سال و مصرف بار سرمایشی انجام شود تا کمترین اختلال در عملکرد سیستم ایجاد شود.
نصب و راه‌اندازی چیلر
فرایند نصب چیلر نیازمند رعایت اصول مهندسی سیستم‌های سرمایش، ایمنی، و قوانین محلی است. مراحل کلی عبارتند از:
-
طراحی و مهندسی سیستم
1- انتخاب بین کندانسور هوایی یا آبی.
2- تعیین ظرفیت و نوع چیلر با توجه به بار سرمایشی.
3- تعیین مسیر لوله‌کشی مبرد، آب سرد و آب گرم، و مسیر برگشت.
4- طراحی پلتفرم دستگاه، فضای دسترسی و تهویه مناسب برای کارکرد حرارتی.
-
آماده‌سازی مکان نصب
1- تهویه مناسب برای واحدهای با مصرف انرژی بالا.
2- فراهم شدن آب و تغذیه برق پایدار و با ولتاژ مشخص.
3- فضای مستقر با دسترسی مناسب برای حمل، نصب و نگهداری.
-
نصب و اتصال شبکه‌های مربوطه
1- اتصال مبرد، روغن و کویل‌های اواپراتور و کندانسور.
2- اتصال خطوط کنترل و BMS برای مدیریت هوشمند.
3- اتصال خطوط آب سرد و آب گرم (در ایستگاه‌های تهویه مطبوع و فرآیند صنعتی).
-
راه‌اندازی سیستم
1- شارژ مبرد به میزان و فشارهای مشخص از طرف سازنده.
2- بررسی نشت مبرد و آزمایش عملکرد در حالات مختلف بار.
3- تنظیمات اولیه کنترل‌ها، پروتکل‌های ایمنی و آستانه‌های کارکرد.
-
آموزش کاربر و تیم نگهداری
1- ارائه دفترچه کاربری و نگهداری دقیق.
2- آموزش نحوه کنترل روزانه، گزارش‌دهی مشکلات، و نقشه سرویس.
معیارهای طراحی برای چیلرهای مدرن
-
قابلیت کنترل بارهای متغیر
سیستم‌های با کنترل دقیق فشار و دمای خروجی.
-
قابلیت پشتیبانی از گستره دمای ورودی و خروجی
برای تأمین نیازهای مختلف کاربران.
-
دوام و مقاومت در برابر شرایط محیطی
حفاظت در برابر خوردگی، گرد و غبار و رطوبت.
-
کاهش صدای عملیاتی
طراحی موتور با قابلیت کاهش نویز و استفاده از پوشش‌های صوتی.
-
پایداری و محیط زیست مبرد
استفاده از مبردهای با اثر گرمایی کمتر و کم‌انتشار گازهای گلخانه‌ای.
-
قابلیت همکاری با سیستم‌های BMS
استانداردهای ارتباطی مانند BACnet، Modbus، LonWorks برای مدیریت هوشمند.
-
کارایی انرژی
بهره‌گیری از فناوری‌های جدید مانند واتیلاتور، موزون‌سازی سرعت کمپرسور (VFD)، و کنترل هوشمند برای بهینه‌سازی COP.
شیوه‌های بهینه‌سازی مصرف انرژی در کاربری‌های مختلف
1- استفاده از چیلرهای با کارایی بالاتر و رینج COP بالا تا حد امکان.
2- استفاده از عایق‌بندی مناسب در ساختمان‌ها تا کاهش ورود گرمای خارجی به داخل سیستم.
3- بهره‌گیری از سیستم‌های بازیافت حرارت در چیلرهای جذبی یا ترکیبی با منابع حرارتی بازیافتی.
4- طراحی با بازده حرارتی مطلوب در بارهای پایین و متوسط با استفاده از کنترل دقیق و مدولاسیون.
5- مدیریت دقیق زمان‌بندی روشنایی و تهویه در ساختمان‌ها برای کاهش بار سرمایشی در ساعات غیر ضروری.
6- نصب برج خنک‌کننده با کارایی مناسب و بهینه‌های مصرف آب: استفاده از کاهش مصرف آب و استفاده از آب بازیافتی داخل سیکل.
مقاطع آموزشی برای تیم فنی و کاربران نهایی
1- آشنایی با اصول ایمنی کار با مبردها و تجهیزات فشار بالا.
2- آموزش در مورد نحوه تنظیمات BMS و ادغام با زیرساخت‌های HVAC دیگر.
3- آموزش کار با کنترل‌ها و نمایشگرهای چیلر، تشخیص ارور و نحوه پاسخ به اخطارها.
4- آشنایی با استانداردهای محیطی و قوانین مربوط به ایمنی و حفاظت از محیط زیست.
5- آموزش اصول نگهداری منظم و روتین، از جمله نحوه انجام بازرسی‌ها و تعویض فیلترها.
نکات ایمنی مهم در کار با چیلر
1- رعایت الزامات ایمنی برق و فشار مبرد: فشارهای بالا و مبردهای گازی خطرات خاص خود را دارند.
2- رعایت استانداردهای محلی برای بازیافت مبرد و امحاء مواد زائد مربوط به سیستم‌های سرمایش.
3- نگهداری از مبردها و روغن کمپرسور: جلوگیری از نشتی و تماس مستقیم با مبردهای عامل خزش گرما.
4- استفاده از تجهیزات حفاظت فردی (PPE): عینک ایمنی، دستکش مقاوم، کفش ایمن و تجهیزات حفاظت شنوایی.
5- نگهداری مناسب از سیستم‌های آبی و آب‌رسانی جهت جلوگیری از آلودگی و رشد باکتری‌های خطرناک (کلر در برخی موارد).
در پایان…
چیلر یک جزء حیاتی در بسیاری از سیستم‌های سرمایشی است که با تنوع بالا در انواع و ظرفیت‌ها، پاسخگوی نیازهای مختلف صنعتی و ساختمانی است. انتخاب صحیح و نگهداری مناسب آن، نقش کلیدی در بهینه‌سازی مصرف انرژی و اطمینان از عملکرد پایدار سیستم سرمایشی دارد. با در نظر گرفتن نکات ذکر شده، می‌توانید بهترین چیلر را برای نیازهای خود انتخاب کرده و از مزایای آن بهره‌مند شوید.
